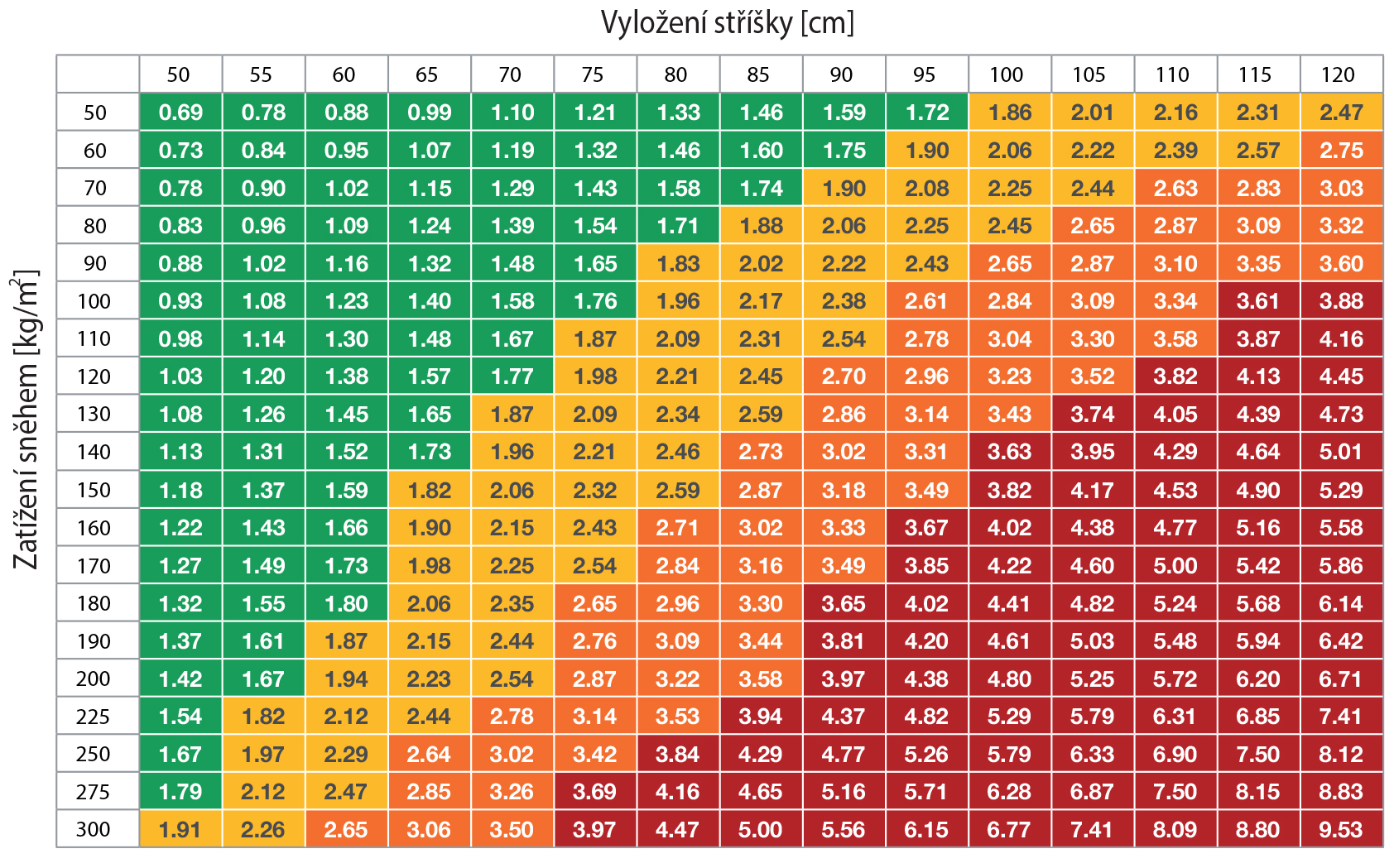

Extrakční síla působící na kotvy v kN: tabulka obsahuje hodnoty extrakční síly působící na jednotlivou kotvu ve vztahu ke konzole a na sněhové zatížení. Předpokládá se, že na běžný metr (bm) délky střechy je 5 upevňovacích prvků.
Zatížení sněhem v kg/m: zatížení sněhem je definováno v technických normách ve vztahu k zeměpisné oblasti, nadmořské výšce a expozici.
POZNÁMKA: tyto příklady jsou uvedeny při použití závitové tyče M10 v pevnostní třídě A4
Zelenáchemická kotva - děrovaná cihla, kotvící hloubka 80 až 130 mm (namáhaní v tahu max 1.8 kN)
Žlutá chemická kotva - sendvičové zdivo, kotvící hloubka ≥ 130 mm (namáhaní v tahu max 2.6 kN)
Oranžová chemická kotva - plná cihla, kotvící hloubka ≥ 100 mm (namáhaní v tahu max 3.6 kN)
Červená chemická kotva - beton, kotvící hloubka ≥ 120 mm (namáhaní v tahu max 10.4 kN)
